永晖路人行天桥临时支架施工
发布时间:2024-09-29阅读次数:134
本项目钢箱梁人行天桥横跨东风南路,人行天桥宽度为5.8米,总跨度为32.5米+32.5米=65米≥36米,两侧人行梯道宽度为3米,总跨度为0.6+17.8+5.1*2+32.8+1.2=62.6米。全桥只有位于东风南路中心线上的2#桥墩为固结桥墩,其余均为非固结桥墩。本项目为跨度36米以上的钢结构安装工程,属超危大工程。
人行天桥前期临时支撑体系施工:

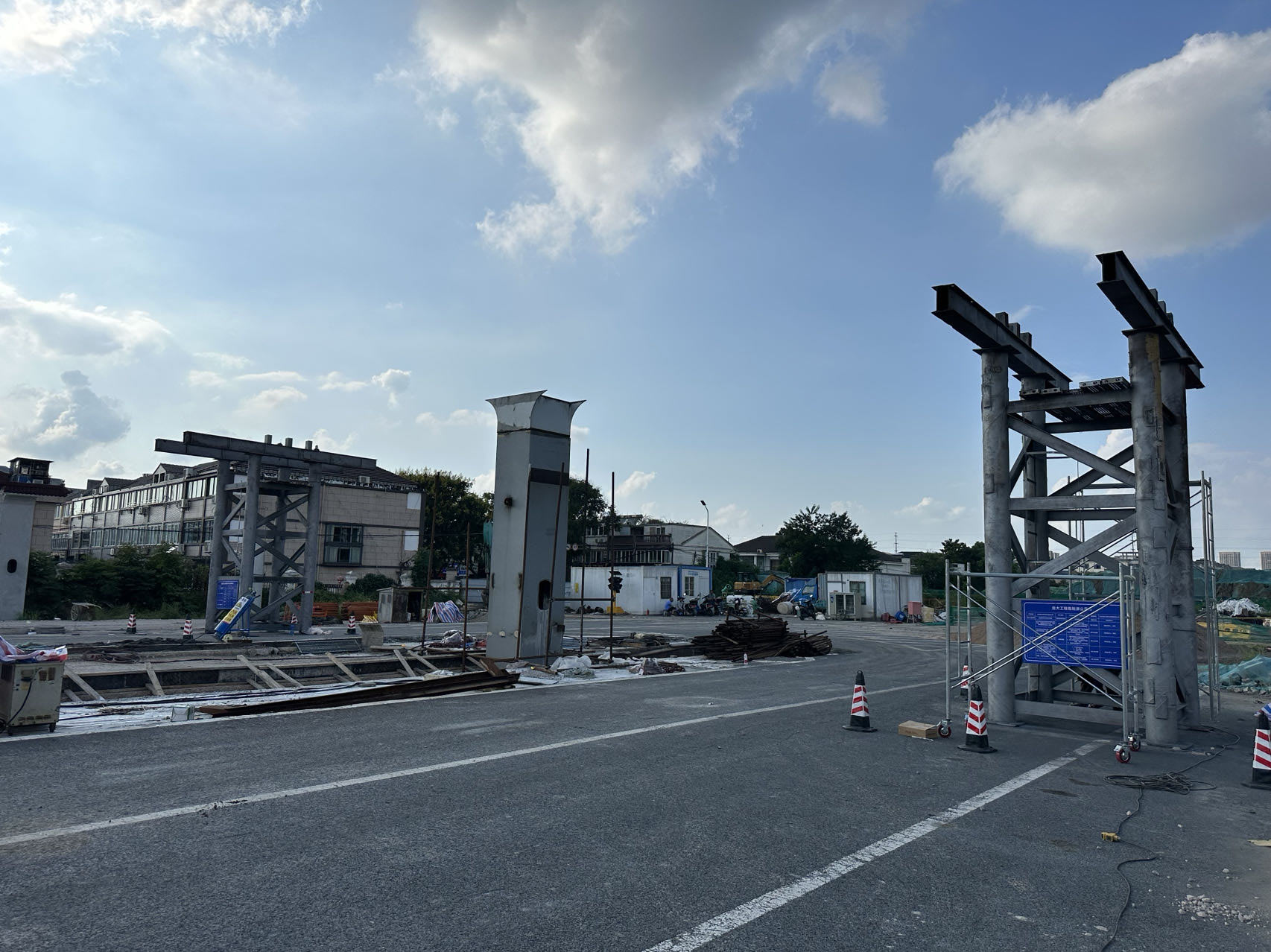

根据专项施工方案要求,现场临时拼装支架采用φ325*6钢管为主肢,[16a]槽钢为连接系,双拼I32工字钢为分配梁,由于临时支架均布置在既有道路上,地基承载力满足吊装要求,即在钢管立柱下铺设12mm厚钢板作为基础。钢管主肢中心间距1.8×1.8m,连接系节间距离1.5m。全桥共设2组拼装支架。
为便于施工作业人员上下至环口平台进行焊接及涂装作业,现场设置上下作业通道,通道为垂直通道,通道竖筋采用50*4mm角钢、踏步为30*3mm角钢,通道围护为直径10mm圆钢,垂直通道通过焊接的形式固定在临时支架上。
为保证钢结构安装及焊接人员作业安全,在钢结构环口位置设置了作业平台,由于本工程钢梁对接环口及纵缝均位于陆地区域,作业平台采用φ48mm脚手钢管辅以扣件搭设,钢管壁厚不小于2.7mm,扣件符合规范要求,在脚手板顶面设置高18cm的踢脚板,在钢管脚手平台的作业面处护栏上设置平台允许载荷值标志等,有效保障该工程的安全施工。
图文/贾晨鹏
